第一章 概述
（一）前言
受到全球变暖效应的影响，全球开始倡导“低碳”生活，“节能、环保”的理念也逐渐深入到生活的点滴，成为每个公民的责任。特别是在新能源的利用、家居生活等方面，更能体现出“低碳”生活的特质。
每个家庭都希望自己的开关产品用得最久，最好是永久性的，而不用隔三差五买新产品找工人来维修。因设计原理的不同，触摸开关与传统墙壁开关比，使用寿命更长。星云天启的智能触摸开关使用电子式触摸开关控制，使用寿命在理论上不受限制。
（二）普通智能开关与星云天启智能开关对比
现在很多的智能开关只是一种远程控制，必须需要第三方的支持才能完成，借助于路由器等，控制很不稳定，更谈不上所谓的人工智能。而星云天启的智能触摸开关是基于云计算平台，依靠智慧家居控制中心iWiscloud能够实时检测，具实时状态反馈功能，可实现对远程灯光状态双向信息的查询和反馈功能，比如可以随时知道那一盏灯正常，那一盏灯已经坏了，并可以准确定位这盏灯的位置，能够及时的换掉这盏灯。同时也可以清楚的知道每盏灯的能源消耗，实时做好家中能源消耗的统计与控制。这些控制即使远在离家千里以外的地方，也可以随意的操作。
（三）需求分析
本项目研发的智能遥控触摸开关,通过iWiscloud控制中心对开关进行协议设置，云计算服务器会将协议透传给终端设备，应用在现实生活中，能够做到实时稳定的数据传输与控制。
1、安全性
首先安全性将作为客户使用主要考虑的因素之一。，星云天启的单火线智能遥控触摸开关能保证绝对的安全性，基于全隔离电路设计，其“开和关”是依靠电子器件来控制，无任何机械触点，不产生火花，具有燃气防爆功能，是理想的室内燃气安全防爆开关。
2、经济性
智能遥控触摸开关电路新颖，结构简单、安装方便、使用寿命长、成本低，能够有效的节约电能，减少了企业的电费开支，降低了企业生产的生产成本，更为重要的是由于电能能够创造比它本身价值高几十倍的产值，为国家创造财富提高经济效益，节约能源对促进我国国民经济发展具有十分重要的意义。
3、人性化
星云天启的触摸开关设计精美，外形根据广大时尚、白领一族需求设计，形状和图案都可任意设计，甚至是当下最为流行的热点卡通、人物等，装饰性、娱乐性更强，还可根据客户需求定制商标图案等，非常贴心。电灯打开时开关LED呈宝石蓝色，LED蓝光关系到睡眠，星云天启的智能触摸开关已将蓝光调至不影响睡眠又能方便找到开关亮度，极其舒适的夜晚灯光。
（四）方案的目的及意义
本方案采用星云天启智能遥控触摸开关，实现对所有电路的统一控制，提高了照明的有效性，达到节能控制的目的，促进了社会经济的可持续发展。
第二章 公司简介
（一）关于我们
星云天启 (Wiscloud)成立于2007年，拥有一流的研发设计团队，始终坚持自主创新，公司拥有自主知识产权的嵌入式操作系统，Wiscloud nebula protocol（星网自动组网协议），WisOS云计算操作系统，为用户提供全球领先的物联网、云计算、游戏等软硬件产品及平台服务，主要产品有：
物联网&云计算
基于云计算核心的工业自动化控制设备及云计算控制平台；
基于云计算核心的自动化节能控制设备及云计算控制平台；
基于云计算核心的iWiscloud智慧家居控制中心；
全球领先的无线环境及空气质量传感器；
具有自动电流及故障检测功能的无线自组网触摸开关；
全球领先的无插件多人实时网页/手机游戏平台。
“云”是公司产品的“代言人”，所有产品都是基于云计算核心。
公司网址：http://www.iwiscloud.com/
（二）硬件基础
星云天启拥有功能完备的大型云计算数据中心，采用先进的网络框架设计，电信、联通、移动千兆光纤接入，目前存储能力已达PB级以上；CDN负载均衡，实现数据更快更稳定的传输；异地替换方案，保证了数据不会丢失，当一个数据中心发生故障时，异地的数据中心会立刻将工作进行替换，确保我们稳定的服务；多台在线式大功率智能UPS可提供48小时以上的后备供电设备发电机；同时数据中心有几十台小型机、大量高端服务器、大型磁盘阵列等设备。强大的硬件设施使我们拥有强大的运算能力，灾难应对和恢复力，能为用户提供高速、安全、稳定的数据服务。
第三章 系统总体设计
（一）系统设计原则
本方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
1、先进性与适应性
系统的技术性能和质量指标达到国际领先水平；同时，系统的安装调试、软件编程和操作使用简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际众多先进技术与一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统。其功能和配置以能给用户提供舒适。安全、方便、快捷为准则，其操作应简便易学。
2、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济适用。
3、可靠性与安全性
系统的设计具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
4、开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状的发展趋势，可以消防、防盗、聚光系统实现联动，可实现远程控制。
5、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
6、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
7、保留足够的扩展容量
该项目设置的控制容量保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
8、提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合控制，时时动态掌握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
（二）系统结构
iWiscloud智能遥控触摸开关具有强大的处理器，采用钢化玻璃面板，电容触摸感应，能够自动检测电流，自动检测故障，自动组网，具有联动功能。会将运行电流及开关状态、故障点等数据自动通过iWiscloud控制中心发送到云计算中心并保留历史记录，可以通过云计算中心对所有开关的数据进行分析，实现节能及集中式服务。
（三）系统特点

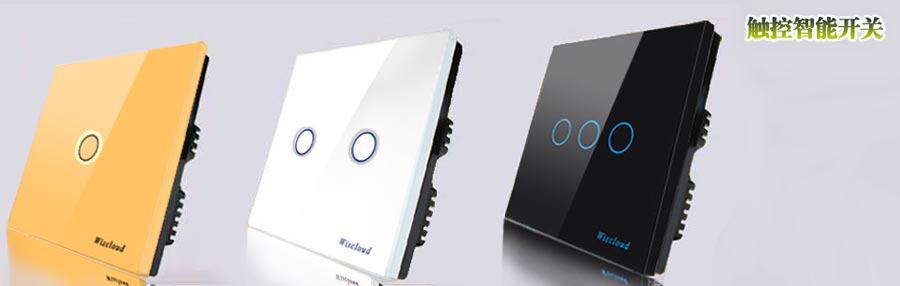

外观: 融入中国风青花瓷设计理念，简约而又显时尚。
高档豪华的玻璃屏，如镜子般的感觉。
外表光滑，触摸屏，边缘精细打磨。
材质: 外部采用钢化玻璃面板，经久耐用，永不变色。
内部采用全微电脑芯片，特殊情况下停电芯片永久保存设定参数。
分类：零火[采用2.4G模块通信][分为可控硅版本和继电器版本]
调光[采用2.4G模块通信]
单火[采用315模块通信]
1、玻璃与科技的完美结合，耐磨损不变色历久如新。
星云天启iWiscloud智能遥控触摸开关采用钢化玻璃面板，磨沙效果，抗压强度大，使用安全
2、无需重新布线，装修后也可随意替换传统开关。
众所周知，国内的开关接线全是一根火线，而智能家居的开关另需一根线单独供电，这样就必需两根线，安装智能家居就需要重新布线，为了安装智能家居，好多装修好的房间，又要穿墙破壁，大兴土木。所以为了让已经装修布好线的用户，不必大费周章，许多智能家居厂家都试图采取单火取电技术。
3、先进的触摸感应技术，为您带来如同iPhone般的触摸体验。
采用时尚的感应触摸屏，灵敏度相当的高，通过手指轻轻触摸，就可以轻松完成操作。

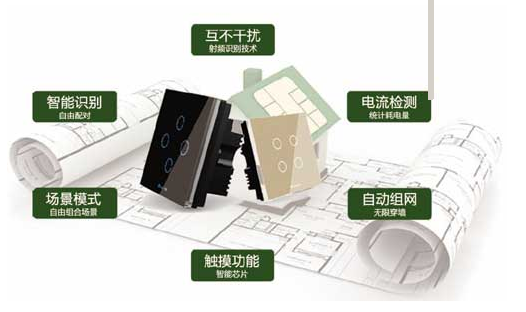

（四）系统功能
1、最强的自动组网
采用2.4G频段,星网自动组网协议,多达几千只开关自动组网与联动,可跨100层楼无线通讯控制。
2、自动检测与过流保护
iWiscloud 智能遥控触摸开关能够自动检测每一只灯的耗电电流并发送到云计算中心,能够自动检测开关的故障,具有过电流保护功能,并能够将开关的状态发送到iWiscloud控制中心及云计算中心。
3、基于云计算
iWiscloud智能触摸遥控开关会将运行电流及开关状态,故障点等数据自动通过iWiscloud控制中心发送到云计算中心并保留历史记录,可以通过云计算中心对所有开关的数据进行分析, 实现节能及集中式服务。
第四章 智能遥控触摸开关解决方案
星云天启独家研发的单火线智能遥控触摸开关方案，性能稳定，不受灯具种类影响，可接节能灯、日光灯、白炽灯、LED灯、射灯、氖泡灯等，且成本为业内最低，能知道耗电多少、故障情况，完美反馈灯的状态。该感应触摸开关采用了目前国际上最先进的人体电荷感应技术，通过人体电荷感应，采集操作信号输入工业级的MCU处理，执行所需要的智能化的输出。具有较高的抗破坏能力、高可靠性、高稳定性，又可实现酒店客房、家庭、公司智能化控制。安装简便，无需综合布线。
（一）家庭中的应用
每个家庭都希望自己的开关产品用得最久，最好是永久性的，而不用隔三差五买新产品找工人来维修。因设计原理的不同，智能遥控触摸开关与传统墙壁开关比，使用寿命更长。星云天启的智能触摸开关使用电子式触摸开关控制，使用寿命在理论上不受限制。
1、电流检测功能，当家中出现电路故障，可自动检测故障原因。
2、超低的待机功耗，待机时灯具无闪烁现象。
3、设有电流过压保护，并在抗干扰方面有非常好的表现。
4、兼容所有品牌的灯具，不必接电容电阻灯配件。
5、全世界最强的智能开关，能知道耗电多少、故障情况，完美反馈灯的状态。
6、采用多路供电技术，待机功耗小，而且供电不分主次，有效的避免了有一路灯具损坏而导致整个产品不能使用的情况。
7、背光显示，提示开关状态；电灯开状态时，开关LED呈蓝色，电灯关状态时，开关LED呈红色。星云天启开关已将背光调至不影响睡眠的亮度。
调光功能：可以根据不同的场景需求选择不同的灯光亮度，比如您需要起夜的时候，只需坐起身姿，人体感应开关就会启动灯光照亮地面，不仅照明效果好而且不会因为灯光影响到家人睡意，一路至卫生间做到人来灯亮，人走灯灭，既能提供人性化服务又绿色环保。
远程遥控：在您匆忙外出之时，如果忘记关闭家里的灯光，您只需拿出手机轻轻一按即可高枕无忧，如果您有些许强迫症只是忘记关闭与否，那我们的双向反馈将为您提供独有的实时工作状态，让您可以安心的工作，愉快的休闲。
照明灯打开时开关LED呈宝石蓝色，LED蓝光关系到睡眠，星云天启的智能遥控触摸开关已将蓝光调至不影响睡眠又能方便找到开关亮度，极其舒适的夜晚灯光。

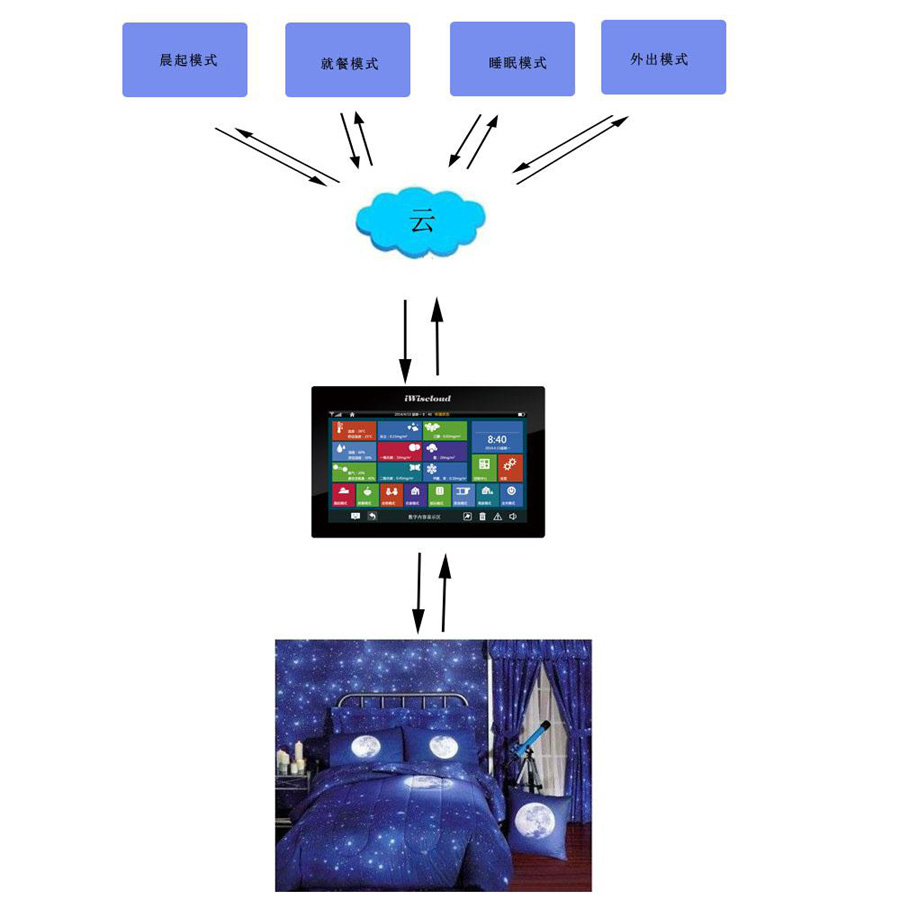

主人可根据自身需求，通过无线调光开关设置不同的场景模式，“浪漫时光”、“影院模式”、“优质睡眠”来享受居家的乐趣。贴心的“优质睡眠”模式，在主人休息时关闭主卧灯光，自动调暗过道与卫生间灯光，让主人的夜间行走更加方便，更可拥有整晚精致睡眠。
（二）酒店中的应用
1、可以通过云计算中心对所有开关的数据进行分析, 实现节能及集中式服务。
2、移动感应控制灯光开关。
3、定时控制灯光开关。
4、光线感应控制灯光开关。
5、客人在前台 Check-In后即可自动将客房的灯光、窗帘、温度调节到迎宾模式，客人Check-Out后可自动将客房的灯光关闭、窗帘关闭、空调工作模式及设定温度恢复到默认状态。
6、与消防系统联动。
7、客房智能面板现场控制灯光、窗帘、风机/盘管、温度。
8、可对灯光进行单独开关、分组开关、总开总关控制。
通过iWiscloud控制中心对整个办公楼设置一键开关模式，可以对整个办公楼的电进行总开总关控制。由于职员办公区面积大，出入口多，故实现办公室内多点控制，将整个办公区分成若干独立照明区域，在每个区域安装智能遥控触摸开关，通过办公桌上的控制中心进行设置，根据需要开启相应区域的照明。也可以在每个楼层的出入口安装一个总开关，可以开启和关闭每个楼层办公区的所有的灯，这样可根据需要方便就近控制办公区域的灯。同时可以根据时间进行控制，比如平时在晚8 点自动关灯，如有人加班，可切换为手动开关灯。
如果某一处照明灯出现故障，由于办公楼区域过大，检修人员不能及时的发现，平时的检修维护也要一个一个的巡查，造成了时间和电能的浪费。iWiscloud 智能遥控开关能够自动检测每一只灯的耗电电流，能够自动检测开关的故障，具有过电流保护功能，并能够将开关的状态发送到iWiscloud控制中心及云计算中心。通过在云端的电流数据显示能够快速、准确的找到故障点。这样，不仅方便使用人员操作，而且减少了电能的浪费，保护了灯具，延长了灯具的使用寿命。

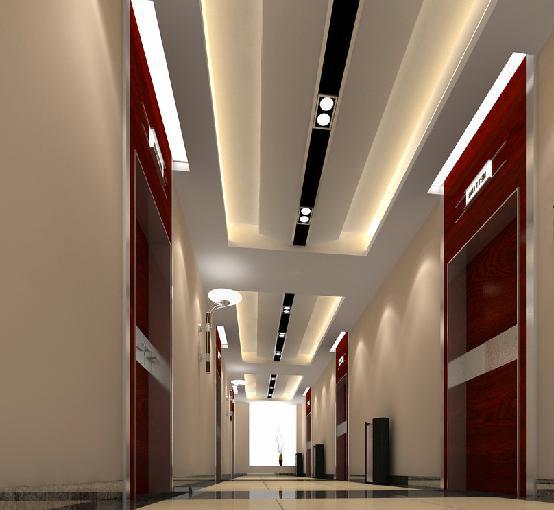

通道区域人们一般不多做停留，这样的场所就可以通过移动传感器控制灯光。在入口、走廊、楼梯间、洗手间、移动传感器可以检测到当前的亮度级别，并依此数据在有人出现时开关或闭合照明回路。这样的照明系统不仅增加了舒适、而且降低能耗，而人们也不再需要留意灯光的开闭，因为照明已经进入自动控制状态。而照明回路也只在有人出现的时候才被激活，这也将节省大量的能源。无人时自动关闭照明系统。
（四）地下车库中的应用
1、 移动感应控制灯光开关。
2、 定时控制灯光开关。
3、 与车库门禁系统联动。
4、 智能面板做为备用控制（中控）。
5、 可对灯光进行单独开关、分组开关、总开总关控制。
通过智慧车库云管控平台实现任意终端（电脑、平板、手机）远程读取地下车库灯的耗电量、功率、亮度、运行时间等工作状态。启动感应模式，当有车辆即将经过时，前面光线增强，经过后灯光调暗至1/5；使用实时监控的方式，及时调整线路电压，使照明灯电压在保持恒定，保证照明，保护灯具。在后半夜调整照明灯电压，节约电能，延长灯的使用寿命。对灯的电流进行实时监控，对处于使用寿命后期电流异常的灯进行预警处理，对由于灯具或电压原因处于持续启动状态的照明灯及时切断等待检查和维修，当某一处灯故障时，系统自动显示地理位置及故障信息，保证第一时间获取故障信息并辅助分析故障，对故障做出快速反映，保证车库的照明系统正常工作。
白天车流量较大的时段，定时开启所有灯光，到车流量较小的时段，定时关闭部分灯光，保留基本灯光照度，另外，如果车库安装有车库门禁系统，则可与车库系统实现联动功能，当有固定车位的车辆进入车库时，可自动将车主所在车位沿线的灯光提前开启，车主离开后灯光自动恢复。
第五章 结语
智能遥控触摸开关是科技进步的产物，是高品质生活需求催生的产物。以国内触摸应用第一品牌星云天启为代表的智能触摸开关新秀，必将以全新的技术取代传统机械式按键开关，掀起智能家居生活新一代革命浪潮。随着“智能触摸”概念的深入人心，智能遥控触摸开关走入千家万户已是指日可待。
